化工泵的采購大多數是通過招標方式進行的，如何保證所采購的泵機組的性能符合工藝要求，質量可靠，并盡可能降低工程投資，是工程公司和制造廠共同的責任。本文匯集了編制詢價技術文件、編制投標技術文件、廠商技術文件評比等采購全過程中的部分經驗和教訓，并列出一批工程案例加以分析，希望對提高買賣雙方的技術水平所幫助，共同促進化工泵采購工作取得成效?！?/p>

詢價技術文件的編寫階段

  ■應從源頭上確保泵詢價技術文件的完整、正確、合理，是工程公司動設備專業的職責
  泵類詢價技術文件由工程公司或設計院的動設備專業編寫，編校人員首先應審查工藝、系統、電氣等專業提交的條件是否完整、正確、合理，必要時應與有關專業進行協調、澄清或修正，這是保證詢價技術文件質量的基礎。如對這項審查重視不夠，有時會造成所采購的泵不經濟，甚至不能使用，舉幾個工程案例。
  工程案例1：泵數據表上未標出介質成分，造成進口皮托管泵事故，外商賠償受冤。
  十多年前，某尿素技改項目閃蒸冷凝水泵，工藝專業條件中，介質只寫為工藝?yán)淠?，在泵?shù)據表上也未標出介質成分。美國一家皮托管泵制造廠將機封O形圈材質為高檔的氟橡膠，首次投運不久就發生機封泄露加大，電機過載跳車。泵拆開后發現O形圈已嚴重破壞，泵軸承因進液已變形卡死。為此事故，外商已賠償。其實，事故的根源是工藝?yán)淠泻?，O形圈改用國產廉價的丁腈橡膠后機封再無泄露。因筆者對詢價泵數據表校核不嚴，未標出介質成分，應承擔主要責任，外商受冤。經過這次教訓，“氟橡膠耐酸不耐堿”的特點令筆者終生難忘。
  泵數據表上未標出介質成分，尤其是可能引起應力腐蝕開裂的成分，如硫化氫、氯化物、氟化物、氰化物不可漏掉（即使是微量）。這對泵過流件和機封元件材質的正確選擇很重要。
  工程案例2:國外工藝專利商將裂解氣急冷水泵介質碳黑粒度誤打字為13mm，造成泵型和機封方案大錯，經濟損失很大。
  前年某MDI項目天然氣制乙炔裝置的裂解氣急冷水泵，流量1831m3/h，揚程60m，輸送介質為水（含0.3wt%碳黑），一個位號16臺。歐州著名的工藝專利商提交的介質條件，將碳黑粒度由13μm誤打字成13mm。詢價泵數據表將葉輪定為開式，機封用雙封，沖洗方案Plan 53A。

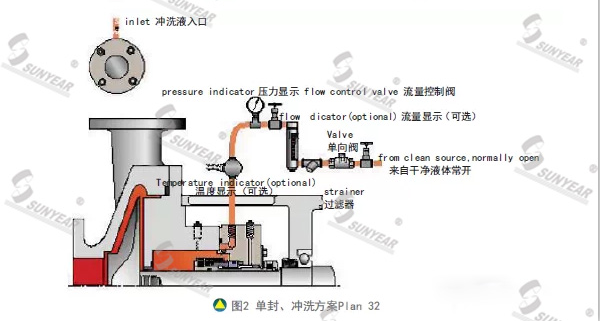

  從工藝流程圖可知，該泵用于乙炔裂解氣螺桿壓縮機的噴水降溫用，沖洗水循環使用，既然大量沖洗水要進入壓縮機內，機封腔就允許用清潔水沖洗。單封（Plan 32)方案已在同樣工藝的多套天然氣制乙炔裝置上成功使用多年，是最經濟可靠的方案。輸送介質水中的碳黑量很少，又很細，流量小很多的裂解氣急冷水泵均用閉式葉輪。

  此工程案例給我們的教訓是，要敢于否決國外公司不合理的方案，采用已經實踐考驗成熟的方案。
  ■詢價泵數據表上應増加一項“臥式泵軸心線到底座下表面的高度”，并在工程技術規定中補充“NPSHa的基準是泵的基礎頂面”。
  IMPSH3的基準：在API610標準和SH/T 3139-2010石油化工重載荷離心泵工程技術規范中已明確，臥式泵的基準面為泵軸中心線；立式懸吊泵的基準面為泵基礎的頂面；立式管道泵的基準面為吸入口的中心線。
  NPSHa的基準：按工程公司設計手冊，計算NPSHa的基準是泵的基礎頂面。
  因此，對臥式泵應將NPSH3和NPSHa的基準統一，各工程公司現已定型的泵數據表上應增加一項“臥式泵軸心線到底座下表面的高度”，讓泵廠投標時填寫。
  工程案例3:某兩套年產10萬噸BDO裝置的高沸塔底泵，投標泵廠未注意詢價泵數據表上NPSHa的基準，所選泵不符合初版詢價泵數據表的要求。
  初版詢價泵數據表?xiàng)l件：
  額定入口壓力O.78bar.A，汽化壓力O.097bar.A，額定流量2400m3/h，揚程52m，NPSHa=5m
  投標泵條件：ZE400-8728，980RPM，NPSH3=4.5m
  將NPSH3和NPSHa的基準統一為泵軸中心線后，投標泵不符合初版詢價泵數據表的要求。經動設備專業與系統專業協調，加大了NPSHa,投標的OH2型單吸泵完全能滿足防汽蝕的要求。
  API610標準第8?11版規定，除介質溫度<150°C的BB1～BB5外，所有的臥式泵應采用中心線支承的泵體。這不適合我國泵行業現狀，工程公司泵詢價數據表上不宜不管介質溫度高低和泵大小，完全執行。
  我國泵行業的API泵廣泛采用引進蘇爾壽的Z系列泵，ZA型設計壓力25bar，泵體為底腳支撐，如采用中心線支撐，要改用設計壓力50bar的ZE型泵，而工程項目中大部分泵的工作壓力低于25bar，如完全執行API610標準的規定，泵成本大幅增加，尤其是貴重材料泵。
  美國ANSI/ASME B73.1-2001“化工用臥式端吸離心泵技術規范”，泵體全部采用底腳支撐，第4.1.2條，溫度限制是小于260℃。
  API610第7版規定，輸送液溫>177℃的臥式泵應采用中心線支撐的泵體。第8版改為泵體全部采用中心線支撐的意圖是轉子和泵體完全熱對中，不受介質溫度的影響，小間隙的口環、節流環等不相碰。但是，如介質溫度不高，泵殼中心高也不高的臥式泵，泵體采用底腳支撐也是安全的。
  例：ZA80-160，泵殼中心高200mm，介質溫度llO℃，環境溫度20℃，泵殼用熱脹系數較大的奧氏體不銹鋼，底腳支撐泵殼中心向上熱脹量：

  軸承箱工作溫度80℃，轉子中心向上熱脹量：

  熱脹量之差為0.31-0.12=0.19mm。按該型號泵葉輪口環直徑，查API 610表6，最小運轉直徑間隙為0.43mm，半徑間隙為0.215mm，口環不會相碰。
  成達公司對介質溫度低于l00℃，泵殼中心高不超過200mm的臥式泵，如采用API 610標準，泵詢價數據表上選OH1型，不用OH2型。
  工程案例4:為何NPSHa小的大流量高溫泵用OH2型單吸泵并未發生汽蝕
  某項目?jī)商啄戤a(chǎn)10萬噸BDO裝置中各4個位號共16臺大流量高溫介質循環泵，NPSHa和NPSH3的差值剛好滿足了防汽蝕的要求，選用了低成本的OH2型單吸泵。后來發現，如將NPSHa的基準升高到泵軸中心線后，就不能滿足防汽蝕的要求了，為消除此擔心，重新研究了系統專業NPSHa的計算，發現系統專業提交的NPSHa條件很保守。經工業運行考驗，對這批大流量OH2型泵汽蝕性能的擔憂并不存在。我們?cè)诓簧夙?xiàng)目中都發現NPSHa條件的富裕量很大，原因是：
  (1)工程公司系統專業NPSHa計算中所取的泵吸入側設備的最低液位，有時比液位變送器低報警液位還低；
  (2)NPSHa計算中，泵吸入管道的壓降按額定流量，如額定流量為正常流量的1.1倍，此壓降就擴大為1.21倍，造成NPSHa減小，而實際運行的NPSHa要增大；
  (3)動設備專業按“泵進口壓力減汽化壓力除介質比重，再留安全裕量就是NPSHa”的公式計算，發現系統專業NPSHa的安全裕量有時取得遠大于0.6m。
  另外，NPSH3是用常溫水試驗確定的導致?lián)P程（多級泵為第一級的揚程）損失3%時的必需汽蝕余量，此值比開始出現汽蝕的臨界汽蝕余量一般又加了0.3m。
  按汽蝕的熱力學因素，對同一臺泵，NPSHa相同時，水溫越高越不易發生汽蝕[1]。除水以外的液體，如烴類，比常溫水也不易發生汽蝕。按API 610標準，此余量也不考慮。
  因此，工程公司應從源頭上避免NPSHa過于保守或有誤，為盡量不用慢速泵，盡量用OH2型單吸泵不用BB2型雙吸泵創造條件，實現泵選型的優化，降低工程投資。

  ■詢價泵數據表上不宜一概將泵型式規定死，允許泵廠報出不同泵型，有利于工程公司比選。



  工程案例5:異辛烷裝置超大型20號合金硫酸泵

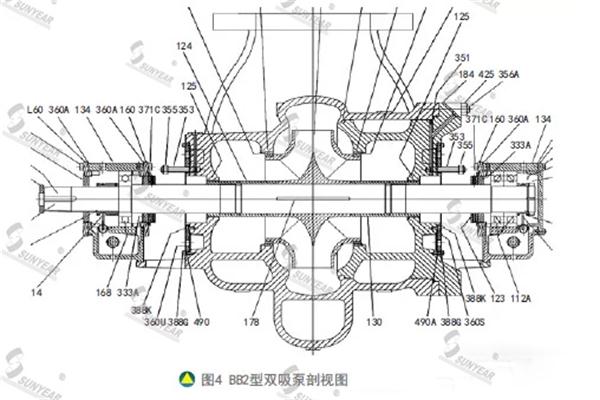

  A裝置6臺超大型20號合金硫酸泵詢價數據表上規定葉輪用雙支撐，泵廠按BB2型投標；而B(niǎo)裝置同樣工藝流程的20號合金硫酸泵詢價數據表上對泵型未規定，泵廠按OH2型投標。

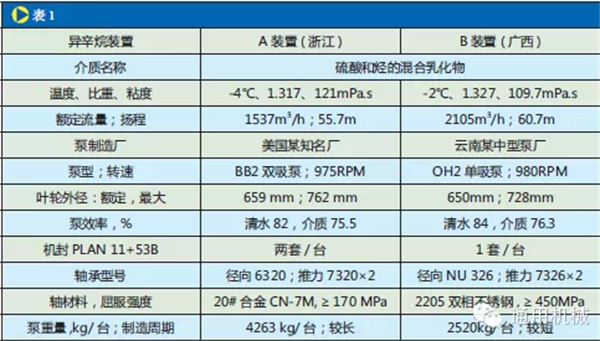

從表1可知，OH2型明顯優于BB2型：

  (1)超大型BB2雙吸泵20號合金泵體鑄造難度大，由于泵制造廠交貨期一拖再拖，影響到整個裝置無法按計劃投產，逼迫用戶請國內知名泵廠緊急制造泵體為316L的兩臺BB2泵供裝置開車之用。

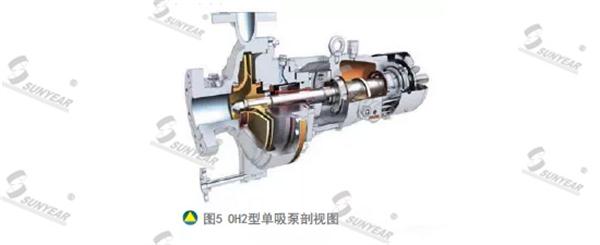

  (2)OH2型單吸泵的泵體減小，減輕了20號合金泵體的鑄造難度，泵重量約減半，泵價大降。

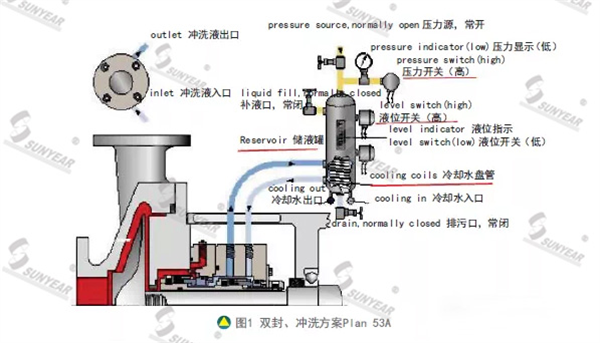

  (3)PLAN 53B的雙端面機封價格高，OH2型單吸泵的機封用量減半，軸封泄漏處減半。

  為提高OH2型葉輪懸臂泵的可靠性，該泵廠采取了兩條措施：

  (1)OH2型的軸承比BB2型大了4擋（軸承內徑由100加大為130)，軸粗，軸承壽命倍增。

  (2)軸用高強度耐蝕雙相鋼2205，屈服強度≥450MPa，是進口泵20#合金軸屈服強度的2.65倍。

  廣西異辛烷裝置已投產半年多，超大型20號合金酸循環泵運行正常。廣東另一套新建異辛烷裝置的用戶去廣西實地調研后，也訂購了該泵廠的OH2型酸循環泵。

  工程案例6:2011年某項目的兩套年產10萬噸BDO裝置16臺大流量關鍵泵選用了OH2型泵，比用BB2型雙吸泵節省了大量投資。

  該項目的兩套BDO裝置工藝主流程中有4個位號16臺關鍵泵（提濃塔底泵、鹽塔再沸器泵、低沸塔再沸器泵、高沸塔底泵）流量1310～2400m3/h，揚程38～52m。動設備專業分析比較了國內幾家知名泵廠OH2和BB2兩種泵型的產品業績，即使在BDO裝置上均無流量相近的業績，預選的型號泵在其它化工石化項目有業績，可以有幾家泵廠來競爭，因此在詢價泵數據表上不規定泵型。對投標廠商的技術和商務文件評比后，中標的三家泵廠均為OH2型。這16臺大流量關鍵泵經受工業運行的考驗是成功的，為用戶節省了大量投資。堅定了筆者對大流量泵首先選OH2型，不輕易用BB2型的信心。

  工程案例7:PTMEG項目小流量高粘度泵選用離心泵的錯誤方案已得到糾正

  用離心泵輸送高粘度流體時，效率下降明顯，粘度越高，效率下降幅度越大；相同粘度，流量越小，效率下降幅度越大。因此，對小流量高粘度介質應采用轉子泵。前年的一項PTMEG項目中有一批小流量高粘度泵，美國某知名專利商堅持用離心泵。用戶也擔心我們提出改用轉子泵的方案萬一有誤影響裝置的性能考核，仍然用離心泵，造成了很大經濟損失：

  (1)效率很低，能耗高

  以P9508ABC過濾器進料罐泵（流量6m3/h、揚程189m、粘度114Cp、密度893kg/m3)為例，轉子泵和離心泵的詢價表明：離心泵的軸功率和電機功率都是轉子泵的10倍，年運行電費多33萬元。

  (2)可能出現聚合物的過熱而導致產品降級，經濟損失更大

  因高粘度小流量離心泵的效率很低，除了外部機械損失以外，所有的能量損失都以熱的形式釋放到液體里?？鄢玫纳岷髮⑹菇橘|(zhì)升溫，就可能出現聚合物的過熱而導致產品降級。而轉子泵效率高，不會出現聚合物的過熱問題。

  (3)需設置測溫、報警連鎖儀表

  按專利商的規定，為監測離心泵中介質的溫升情況，幾十臺泵體上裝了溫度傳感器，并設置報警連鎖儀表，費用可觀，但這并不能解決介質過熱的根源。

  (4)過濾器的進料泵用螺桿泵比用離心泵合理

  在一個過濾期中，過濾壓力逐步上升，如用離心泵，流量將逐步下降，除非用變頻電機驅動；而用螺桿泵，供料壓力將自動同步上升，以保持進料流量恒定。

  (5)需設置最小流量保護回路

  為保護小流量離心泵，設置了最小流量保護回路，能耗和投資均增加。而轉子泵就不需設最小流量保護回路。

  在專利商不能干預的罐區，小流量高粘度泵采用了轉子泵，運行成功，經濟效益明顯。在后來的幾項PTMEG項目中，國外專利商開始接受了轉子泵方案。

  ■規定詢價泵數據表上材料時應注意歐美市場316SS不銹鋼泵價低于304SS,如一概盲從歐美專利商對材料的規定會造成經濟損失（見表2）

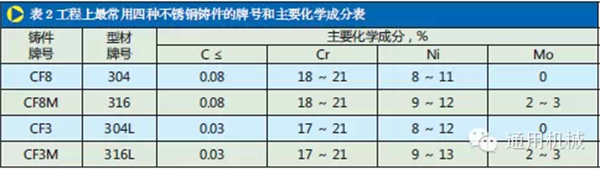

  泵體和葉輪常為鑄件，國內常寫為型材牌號不合適，應使用國際上通用的鑄件牌號，牌號中的8表示含碳量萬分之八；3表示含碳量萬分之三，為低碳型（L)；M表示含鉬，很好記。不銹鋼中加鉬元素的作用主要是提高對還原性介質（磷酸、醋酸、有機酸、尿素）的耐蝕性，以及耐點蝕和縫隙腐蝕的能力。

  歐美泵行業批量生產的不銹鋼鑄件為CF8M，化工泵樣本上無CF8,選CF8要單獨熔鑄，要加價。受其影響，日本一些化工泵樣本上的標準材料也如此。這就是為什么我國很多引進項目中，歐美專利商對只求潔凈并無腐蝕或輕腐蝕性介質的不銹鋼泵，習慣將材料標為API610標準的材料代號“A-8”，即CF8M、316SS。明白了歐美市場上304SS泵反而比316SS泵貴的現狀后，就應根據泵的采購地點，決定不銹鋼的牌號。如泵在歐美市場采購，用CF8M、316SS;如在中國采購，就應改為CF8、304SS;如不能確定在何國采購，就應改為“A-7”，即奧氏體不銹鋼，包含CF8、304SS、CF8M、316SS。

  ■積極組織對最終用戶的設計回訪，將實踐者對設計的改進反映到新的工程項目中，編制泵的詢價技術文件也應如此。

  工程案例8:合成氨裝置半貧液泵和水力透平設置開車用機封冷卻，造成浪費，應取消。

  成達工程公司已在10多項合成氨裝置上采用了無輔助電機的單驅動型半貧液泵-水力透平機組，按KBR公司的設計條件，半貧液泵和水力透平的機封正常運行時，用55℃-70℃的貧液進行沖洗，不設沖洗液冷卻器。因裝置開車時，貧液壓力不夠，需用104℃或133℃的鍋爐給水，設置了開車用機封冷卻器，對有輔助電機的雙驅動型機組正確。但對單驅動型機組，裝置開車實際情況表明，只有當吸收塔的工作壓力比設計條件低得不多時，驅動水力透平的富液能量才可帶動半貧液泵達到最低揚程，因此裝置開車初期只能用兩臺電動型機組。水力透平具備投運條件時，貧液壓力也夠了，就無需用機封冷卻器。用戶早已將此使用經驗告訴了筆者，但校審詢價數據表時未將備注上設置開車用機封冷卻器刪除，機組從國外進口時仍帶了機封冷卻器及配管，造成了浪費，這是筆者的失職。

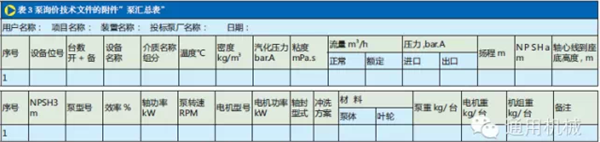

  ■泵詢價技術文件應附上統一規范的“泵匯總表”，列出選型必需數據和決定泵性能價格的參數，有利于加快投標和評標進度。

  將各位號泵匯總在一起，互相對比時，有時可發現上游專業條件的打字錯誤或不合理之處，從源頭上確保泵詢價數據的正確。此泵匯總表還可作為泵采購前，動設備專業向有關專業提交設計條件之用（見表3)。

  泵廠投標技術文件的編寫階段

  指導思想：既要滿足招標文件的要求，又要做到所選泵成本低，為用戶省投資，降能耗。

  首先應認真閱讀，充分理解招標文件的要求，尤其是影響泵性能和價格的細節以及泵數據表備注中的規定。泵選型應多方案比較，提高競爭性。以下介紹一些優秀的和失誤的工程案例。

  工程案例9:加前置泵解決汽蝕問題，用快速方案，6級BB4泵優于中速12級BB5泵

  某EPC出口項目日產1750噸尿素裝置的高壓甲銨泵。

  詢價條件：輸送介質為氨基甲酸銨溶液：

  由于氨基甲酸銨溶液的蒸汽壓較高，A廠的方案是采用2980rpm轉速的BB5型泵；而B(niǎo)廠采用8457rpm高轉速的BB4型泵，增加了一臺增壓泵，用電機一拖二（見表4)。

B廠的方案轉速高，葉輪級數是A廠的一半，泵型又是用制造成本比BB5低的BB4，只多一臺軸功率11.7kW的前置增壓泵來解決高轉速離心泵的汽蝕問題，因此報價低得多而中標。

  工程案例10:泵選型應多方案比較。小流量泵.不要只選小口徑泵.選大一擋口徑泵，有時葉輪外徑可小一擋.效率提高.泵價降低。

  新疆、四川兩項規模相同的PTMEG裝置，位號p9304:流量12m3/h，揚程75m，粘度88cP，比重1.03(見表5)。

  決定泵重量的是葉輪外徑，而不是法蘭直徑。項目B選口徑大一擋的泵，葉輪外徑小了一擋。優勢：

  (1)泵效率高，23.6% vs 12.8%，高10.8個百分點；

  (2)軸功率，10.7kW vs 19.7kW,少9kW，年運行費節省3.6萬元；

  工程案例11:采用變頻調速技術，在單回路上可取消調節閥，對多回路或操作范圍大，應研究變頻調速與調節閥組合的優化方案，實現節能最大化。

  皮托管泵流量越小、揚程越高，技術優勢越明顯。皮托管泵的兩大特征是泵殼與葉輪聯為一體旋轉，液體獲得動能時無圓盤摩擦損失（旋殼泵）；再用皮托管將動能轉化為壓力能（皮托管泵），我國將這種泵稱為旋殼泵或旋噴泵。皮托管泵通常用齒輪箱增速，江蘇海獅泵業公司研制旋殼泵起步晚，但很快將常用的齒輪箱增速方式改為變頻電機升速，成為該公司幾百臺旋殼泵的主要配置方式。后來該公司發現，變頻電機驅動不僅取消了齒輪箱和一套聯軸器，機組縮短，如將原送到調節閥的控制信號改送到變頻器就可取消泵出口管上的調節閥，消除了在調節閥上的能耗，選用泵的揚程也相應降低，并節省了調節閥的維修費用[2]。

  按我國工程公司所用的《化工設計手冊》第六冊（工藝系統專業），41-A58-87節，“分配到控制閥上的壓降應占系統（可變>壓降(包括調節閥>的25%-50%,其值大于或等于70kPa,方能保證控制閥可靠運行，而且有良好的調節質量”[3]。

  當前，變頻調速技術已成熟，高轉速變頻電機質量已可靠，變頻器價格也大幅下降，工程公司的動設備專業應與工藝系統專業密切配合，不宜只采用調節閥單一控制方式。在操作范圍不大的單回路上，采用變頻調速技術，可取消調節閥，節能和節資效果十分明顯。對多回路或操作范圍大的場合，要根據工藝系統的組成情況、操作范圍的變化程度、泵的特性曲線、管路系統的特性曲線，研究變頻調速與調節閥組合的優化控制方案，實現節能最大化，又要確保系統操作的靈活性和穩定性[6]。

  泵廠應注意蘇爾壽Z系列泵的機械設計允許泵在3600RPM轉速下安全使用，投標者按2950RPM的性能曲線選型時，如

Hmax÷H額小于1.05,改用大一擋的泵，效率降低，貴重材料泵價又增加，可再報一個變頻電機升速方案，投標價反而降低。談合同技術附件時，如該泵設置了控制閥，就可取消，根據系統專業離心泵計算表上的控制閥壓降，決定泵規格可否再減小。

  變頻電機基頻向下并降壓，離心泵可帶負荷啟動，啟動電流小，大功率電機啟動對電網沖擊小。

  ■離心式粘液泵采用較高轉速有利

  美國水力學會舊標準性能修正未考慮轉速對泵送粘液時性能的影響。有些人認為粘性高，摩擦損失大，輸送粘液的離心泵應采用慢轉速。對同一臺泵輸送粘液，轉速升高時摩擦損失大，這是正確的；但對于規定的流量、揚程和液體粘度，設計單位或用戶有時規定用慢速泵就錯了。離心泵的理論揚程和機械損失基本上不受粘度的影響，泵送粘液時軸功率的增加，主要是圓盤摩擦損失引起的。對要求的揚程，葉輪直徑與轉速的平方成反比，用快轉速可大幅度減少圓盤摩擦損失。試驗和美國水力學會新標準的計算式表明，只要能滿足(NPSHa-NPSH3)＞0.6m的防汽蝕條件，轉速高剪切力大對粘液又無影響時，離心式粘液泵應采用較高轉速，此觀點對粘液泵選型的經濟性和合理性有重要指導價值。



廠商技術文件評比階段



  ■對廠商技術文件的評審，既要以詢價技術文件為基礎，又應接受投標人合理偏離，勇于修正詢價文件中可能的打宇錯誤或數據不合理，最終目的是采購到可靠、經濟的產品。

  如執行API610標準規定，在額定流量下，最大直徑葉輪的揚程達到額定揚程的至少1.05倍，會造成泵成本大幅増加或效率降低時，工程公司應視情況允許有偏離。

  AW610標準和SH/T3139-2010石油化工重載荷離心泵工程技術規范都規定，不允許采用最大直徑葉輪，應能通過更換葉輪或采用不同的葉輪水力模型，泵應能在額定流量下至少增加5%的揚程。

  評標時筆者經常發現，如完全不允許對此規定有任何偏離，有時很不經濟。

  例如：流量340m3/h、揚程135m、介質比重1.1。

  用ZE150-315,2950RP,效率75%,軸功率183.3kW,葉輪直徑318mm,最大直徑葉輪324mm在流量340m/h時的揚程為140m。140÷135=1.037，不滿足AW610標準的規定。

  如改用大一擋的ZE150-400，2950RP，效率72%，軸功率191kW，年運行電費增加3.1萬元，泵重由240kg增大為317kg，增加為1.3倍。

  當前工程設計的傾向是重安全，節省投資與設計者個人關系不大，詢價泵數據表上揚程的富裕量很大，造成大多數泵的出口閥都不敢開大，出口閥節流造成的能源嚴重浪費已是世界性的普遍現象，以至于API610標準第11版修改了離心泵性能測試驗收的允差，對三檔揚程的泵，都加大了負偏差(由-2%增為-3%)，對用量最多的揚程《150m的泵，并降低了正偏差（由+5%降為+3%)。

  中國化工勘察設計協會《化工設計手冊》第六冊(工藝系統專業泵計算表上提出的泵壓差向上園整的規定，不應執行。

  該套手冊是我國化工設計院各專業為突破傳統的設計體制，吸收國際先進的設計程序和方法，由化工部組織了近百人，以美國凱洛格工程公司的設計規范為藍本編制的，成為我國化工設計院貫徹設計新體制，改為工程公司的基礎文件。執行20多年來，有些規定有待修正。系統專業的泵計算表是用來計算泵進出口壓力、NPSHa等參數的，表中規定“泵壓差向上圓整：十位數小于50kPa取50kPa，大于50kPa取lOOkPa”。對壓差為500kPa的泵(比重為1，揚程為50m)，揚程最大正偏差高達10%，泵揚程再小，正偏差更大。此規定不合理，不少工程公司已不執行。

  如執行API610標準對電動機額定功率富裕系數的規定，或輸送比重遠小于1的介質，會引起電動機功率不必要地過大時，應允許投標人提供兩種電機功率方案供買方選擇。

  API610標準對電動機額定功率富裕系數的規定是：電動機額定功率≤18.5kW為1.25、22～55kW為1.15、≥75kW為1。有些離心泵工程技術規定還要求：電動機額定功率應大于泵的額定功率乘以富裕系數，或供貨葉輪軸功率曲線上的最大功率乘介質比重，取其中最大者。對于額定流量比BEP流量小得較多的泵，如執行上述規定會造成電動機額定功率不必要地過大，API610標準也建議賣方提供電機功率替代方案供買方批準。

  對輸送比重遠小于1的介質，如按比重1來選電機，會造成電動機額定功率過大?？梢赃x額定功率較小的電機，泵廠試驗時用大功率電機，用戶現場試車主要是檢查機械運轉是否合格，應在該泵出口閥上固定的永久性警示牌寫上“清水試運轉時，出口閥嚴禁開大，以防電機過載”。

  ■應力求避免投標技術文件的常見錯誤或缺陷，提高投標文件的水平

  離心泵的性能曲線圖是首要基礎文件，應重點審查

  投標人在離心泵數據表上填寫的很多數據都是來自性能曲線圖，審查時注意防止如下錯誤出現：

  (1)有些投標泵性能曲線圖的揚程曲線僅一條，圖上也未標出額定工況的縱線和橫線，無法判斷所選葉輪的直徑是否符合標準的規定。圖上應有最大直徑葉輪、所選直徑葉輪和最小直徑葉輪的H-Q曲線。

  (2)在額定流量下，最大直徑葉輪的揚程達不到額定揚程的1.05倍時，個別投標人將最大直徑葉輪的揚程曲線上移，與相同型號泵印刷版標準性能曲線圖對照即可發現。

  (3)未注意詢價泵數據表上NPSHa的基準是泵的基礎頂面，NPSH3和NPSHa的基準不統一，這是普遍現象，也與詢價離心泵數據表上未強調有關，還需工程公司在詢價泵數據表上增加一項“臥式泵軸心線到底座下表面的高度”，并注明NPSHa的基準。

  (4)當NPSH3和NPSHa的基準統一后，如果（NPSHa-NPSH3)小于0.6,個別投標人降低NPSH3曲線，比其它泵廠相同型號泵的NPSH3曲線低。

  (5)當所選葉輪軸功率曲線上的最大功率乘介質比重，大于電動機額定功率時，個別投標人將軸功率曲線右端截短，右端點流量明顯小于該直徑葉輪揚程曲線的右端點流量。

  對離心泵輸送粘性介質或懸浮液的性能修正不重視

  介質粘度大于20厘泊或含有固體時，投標泵的流量揚程與詢價值相同，未注意詢價泵數據表備注中的要求，未進行泵性能的修正。詢價泵數據表要求提交粘性介質的性能曲線和出廠驗收用相應的清水性能曲線兩張圖，較多泵廠提交的這兩張圖不合格，零流量時的關閉揚程不相等就是明顯錯誤。

  掌握液體粘度對離心泵性能的影響和離心式渣漿泵的最新標準，編制電算及自動生成輸送粘液的性能曲線圖的軟件，有助于加快投標速度，提高我國泵行業的水平[4][5]。

  泵的出口壓力已大于詢價材料、工作溫度下的允許最高工作壓力

  Z系列泵的設計壓力：ZA型為25bar、ZE型為50bar、ZF型為75bar、ZU型為135bar，這是指碳鋼在常溫時的最高允許工作壓力，而對奧氏體不銹鋼，泵的允許最高工作壓力大幅下降。有些投標人未查各種泵型的P-T圖，泵的出口壓力已大于詢價材料、工作溫度下的允許最高工作壓力。

  對機械密封條件表及軸封腔壓力的確定重視不夠

  化工泵機封型式及沖洗方案的確定是否合理、經濟，與機械密封條件是否正確、完整，泵廠和機封廠協調是否到位關系很大。泵軸封腔壓力是確定機封密封液壓力的依據，但大多數泵廠的資料中，并未提供泵軸封腔的壓力，常造成的壓力選得過高，或?qū)κ芊猸h(huán)有沖刷，縮短其壽命，或裝置上無壓力高的密封液。泵軸封腔壓力是根據泵的結構型式和泵的進出口壓力來確定的，是泵廠的職責。

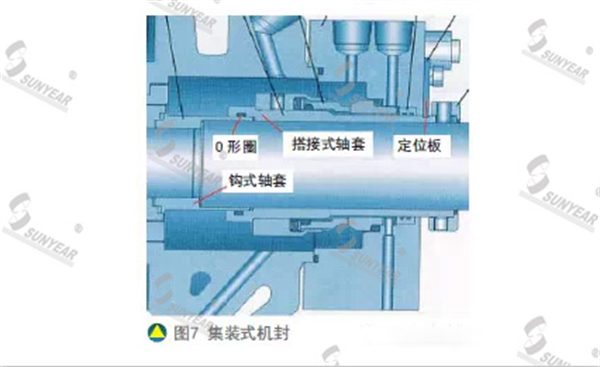

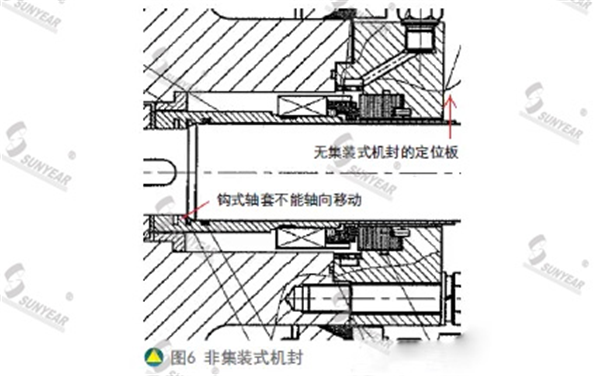

  注意審查投標的集裝式機封是否合格

  集裝式機封的軸套、機封部件和壓蓋由機封廠成套供貨，機封廠檢驗合格后用定位板固定交貨，機封安裝質量易保證，成套裝在泵軸上后，轉開定位板，機封軸向浮動，用戶不需任何調節。詢價泵數據表上要求用集裝式機封，但相當多投標泵剖面圖上機封的軸套用鉤形軸套，不能軸向移動，也無定位板（集裝板）。按圖7稍作改動就成為真正的集裝式機封。

  ■投標技術文件評比表應突出決定各位號泵可靠性和經濟性的關鍵點。

  工程公司通用的離心泵技術評比表應補充一欄“關鍵點評比說明”，針對各個位號泵的特殊處，對投標的差異進行說明。例如大功率泵年運行費的差值；大功率泵軸承型號和數量的比較；大型泵的NPSH3和NPSHa的基準是否統一；NPSH3和NPSHa的差值很小，投標者降低NPSH3的措施是否可靠、可行；高進口壓力泵軸向力值比較，軸承型號及布置的比較，泵型可靠性經濟性的分析；輸送粘性介質或懸浮液泵的性能修正是否正確。盡管這會增加技術評比的人工時，但對提高技術評比的深度和質量很有必要。
