防汛抗旱方案

-----移動式泵車在三防辦的應用

  針對氣候復雜多變，洪澇旱互現的現象，廣州三業科技有限公司在幾年前就開始了防汛抗旱方面的技術研究，并對移動式泵車的設計與制造，取得了實質性的成果。
一、三防辦
  三防指的是防汛防旱防風，防汛防旱防風指揮部辦公室掛靠水務局。負責組織、協調、監督、指揮防汛防旱防風防凍工作，對管轄內重要江河湖泊和重要水工程實施防汛抗旱調度和應急水量調度；負責水旱災情的發布，指導、監督重要江河、水庫抗洪搶險工作；負責編制防汛防旱防風和防凍應急預案并組織實施；指導水務突發公共事件的應急管理工作；承擔防汛防旱防風指揮部的日常工作。


二、三防辦物資儲備要求
  2012年我國氣候復雜多變，降雨總體偏多，江河洪水多發重發，臺風登陸頻繁密集，山洪災害點多面廣，部分城市內澇嚴重，局部地區持續受旱。全國防汛抗旱工作視頻會議要求，要著力做好江河防汛工作，扎實做好抗旱供水工作。
  廣東氣候復雜多變，不確定性、突發性、突變性明顯，局部的災害性天氣比較突出。年降雨時空分布不均。降雨集中期內可能出現較嚴重的局部性洪澇災害和山洪地質災害，洪澇旱互現。根據記錄，每年登陸或嚴重影響廣東省的熱帶氣旋大概為5～7個，其中有1～2個強臺風或超強臺風并伴隨有較嚴重的風暴潮。這引發了省三防辦對防汛抗旱物的巨大需求。
  廣東省三防辦的物資儲備中心，經國家防辦批準設立，其設立的目的是充分發揮中央充分發揮抗旱物資的應急保障作用，及時有效地支持廣東及周邊省區的抗洪搶險和應急救援工作。對完善全省三防物資儲備體系，提升全省防災減災能力必將發揮重要作用。

一、防汛抗旱解決方案

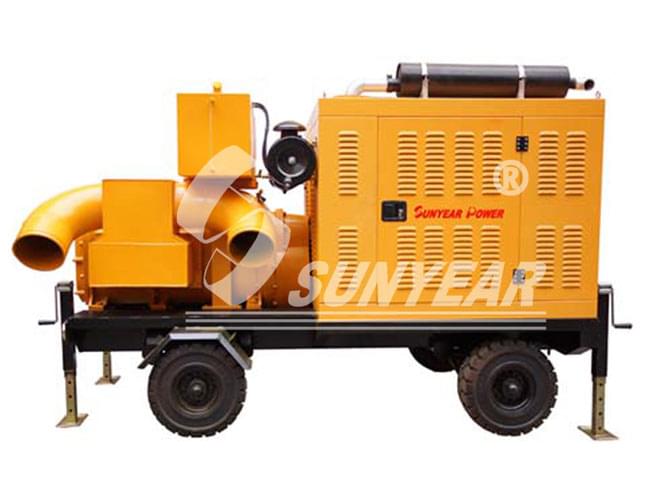

  針對氣候復雜多變，洪澇旱互現的現象，我司在幾年前就開始了這方面的技術研究，并進行了個別產品的設計與制造，取得了實質性的成果。本公司研發的全球第一臺流量最大體積最小、全智能控制、全免維護、全天候、泛功能移動給排水泵車，采用人工儲能啟動的風冷發動機，不但免除了蓄電池、風扇水箱冷卻系統的維護煩惱，同時能在極高、低溫和沙塵等惡劣的環境下全天候工作。在長期存放的情況下，裝備隨時可以奔赴現場并立即投入作業。應用于城市內澇排水、抗旱搶險、淤泥排水、緊急搶險排水等市政排水；農田抗旱供水的排灌系統、圍堰抽水、臨時調水等作業。

  針對廣州市番禺區人民政府防汛防旱防風指揮部辦公室移動水泵購置采購項目的招標文件，我司對投標貨物做出了以下詳細情況描述：

3.1技術規格

3.2技術參數
3.2.1 ★流量：1200m³/h；
3.2.2 ★吸程：8m；
3.2.3 ★揚程：22m；
3.2.4 ★允許吸入介質：能通過污水、雜質，普通的塑料袋、紡織袋、泥漿、毛發等雜物能順利通過抽排，不會堵塞泵體；允許抽排固形物尺寸可達80mm；
3.2.5 ★驅動：120kW發動機；
3.2.6 ▲連接方式：直連，彈性柱銷直連發動機連接盤與泵軸端聯軸器。
3.2.7 ▲凈重（不含油）：3300千克；
3.2.8 ▲外形尺寸：3200×900×1900mm。
3.2.9 ▲油箱容積：基底油箱容量320升

3.3性能特點
3.3.1 雙啟動——蓄電池失效也能使用人工儲能啟動器啟動；
3.3.2 免加水——水泵啟動前無需灌水，無需抽真空和采用其它方式附助抽水，把抽水管伸入所需抽水地方后，可直接啟動水泵抽排水；
3.3.3 無堵塞——能通過污水、雜質，普通的塑料袋、紡織袋、泥漿、毛發等雜物能順利通過抽排，不會堵塞泵體；允許抽排固形物直徑可達80mm，并具有輸送高粘度介質的能力；
3.3.4 免維護——低使用成本；

3.4技術說明書
3.4.1 我公司根據搶險救災的應用特性，參照軍用裝備的設計理念進行配套，創新一種搶險救災專用設備的應急排澇泵（移動式搶險救災專用泵站）。主要用于無電源地區的突擊排澇搶險，設備抵達現場后直接啟動柴油機帶動轉子泵即可達到工況，方便快捷。我們的移動式搶險救災專用泵站應用了多項創新的技術，用全新的概念進行設計與制造。使設備完全滿足長期庫存、欠缺保養、非專業人員操作、工作環境惡劣、易于維護等搶險設備的特殊需求。
3.4.2 移動式搶險救災專用泵站具有抽排能力強，能抽氣、液、固混輸，能順利抽排最大80mm大尺寸固形物且不會堵塞泵體，如普通的塑料袋、紡織袋、泥漿、毛發等雜物且不會纏繞于轉子上，不堵塞泵體。
3.4.3 配有兩盞磁力移動式可360°自由旋轉LED強光燈，可安裝于設備頂端或任意有金屬支架上，適應夜間作業。
3.4.4 機動性作業工作環境，隨時可達作業現場。寬揚程大流量，可以實現大流量的高排水或者遠距離輸送。
3.4.5 主要用于無電源地區的突擊排澇搶險、抗旱搶險；農業灌溉、水產養殖；各種臨時抽水場合；圍堰抽水、市政排水等；具有結構簡單、移動性好、靈活機動、效率高、使用可靠、操作簡單（兩人能迅速安裝操作）。
3.4.6 標準設計電啟動和人工機械儲能雙啟動模式的東風康明斯柴油機、轉子泵、智能控制系統、整機密封性能良好。


3.5  主要部件說明
3.5.1柴油機：康明斯柴油機
  采用東風康明斯技術且裝配有電馬達和機械馬達兩種啟動方式的柴油機無需經過變速器或減速器直接驅動轉子泵，無需其他動力源驅動，減少部件數量，降低能耗，配有流量、揚程、轉速、燃油表和機油報警基于一體的控制系統。


3.5.1.3啟動方式：人工儲能啟動器+蓄電池啟動雙啟動方式。
a）人工儲能啟動器啟動
  無須配備啟動蓄電池，提升啟動成功率，減少蓄電池每月充電保養。應用《搶險救災專用發電及給排水一體化設備》專利技術（專利號：ZL201220067808.8），現有標準制造的設備多只考慮的是移動的因數而忽略了應急設備的使用特殊性：由于設備往往長期庫存（包括救災現場的存放），而且使用現場的環境可能很惡劣，所以“搶險救災專用”設備必須出庫就能用，且性能可靠、環境適應性強，智能化高。該專利從設備的適應性及一切可能導致產品失效的因素考慮。創新提出了采用風冷發動機、機械彈簧儲能手動啟動器、超級蓄電池、機械/電子調速器等設計。解決了長期庫存、低維護性、應急出庫就能用、環境適用性強、使用方便的綜合性難題。

3.5.2轉子泵
  轉子泵是結合離心泵和轉子泵二者優點，一對螺旋轉子相向旋轉，將物料從低壓區推向高壓區，轉子和殼體之間間隙配合，轉子之間接觸但不擠壓，介質在泵腔內行程短，部件磨損小，因此特別適合輸送含固體顆粒的介質，轉子泵流量和轉速從正比關系；通過調節轉速就可以調節流量。
3.5.2.1 轉子泵具有流量大、無需抽真空和其他方式輔助抽水，把抽水管伸入到所需抽水地方后，可直接啟動水泵抽排水。同時能實現氣、液、固混輸，通過大尺寸固形物、效率高、運行可靠、維護方便等優點。該泵具有超長服務壽命和流量穩定、維護特別簡單、特殊設計的機械密封（兩端支撐安裝密封），壽命更持久，無泄漏、泵體積小，不怕干運行（可以干磨）、在線維修快捷等特點。

3.5.3柴油機水泵基座
3.5.3.1底座：采用重型鋼結構焊接而成，將柴油機、油箱、控制屏、蓄電池、水泵組成一體。

3.5.4控制系統（采用雙層門控制箱，有效防止電氣部分進水）

采用集成控制（搶險救災泵站控制系統），該控制設計參照美國FM全球技術有限公司的規范、標準，并符合國標GB27898-2011標準?？蓪崟r顯示水泵的流量、揚程及柴油發動機運行等參數，并有過載保護及設備系統故障診斷功能。
3.5.4.1 搶險救災泵站的啟動.采用軍用機械儲能及電啟動二種方式，保障設備在任何環境下均能啟動。
3.5.4.2 系統配有兩套控制，其中一套全自動控制，另一套為手動操作。手動控制裝置，手動控制裝置能在自動控制系統失效的情況下能獨立完成啟動與停機。
3.5.4.3 控制系統的面板直接數字式LED顯示屏顯示運行參數，滿足在戶外陽光照射下5米范圍內能清晰讀取相關數據。


3.6機械設計計算書


3.7電氣設計說明
柴油機水泵控制器(GBC)：該控制設計參照美國FM全球技術有限公司的規范、標準，并符合國標GB6245-2006及GB27898-2011標準。

3.7.1 柴油機水泵的啟動由應急啟動信號、水系統壓力開關或維修手動進行。（另通過網絡遙控啟動是為了滿足應急監控中心實現自動巡檢的操作）
3.7.2 應急啟動后，發動機一直運行直至應急啟動信號消失或發動機出現故障為止。
3.7.3 假如發動機不能在15秒內啟動成功，則須停頓15秒后重復再次啟動，如果還不成功，則連續進行6次該操作。
3.7.4 系統配有兩套控制，其中一套全自動控制，另一套為手動操作。手動控制裝置能在自動控制系統失效的情況下能獨立完成啟動與停機。
3.7.5 當蓄電池損壞時或長期沒有充電，可采用機械啟動裝置實施人工儲能啟動。
3.7.6 控制器的面板直接顯示的運行參數：
3.7.7 發動機及水泵運行參數顯示
